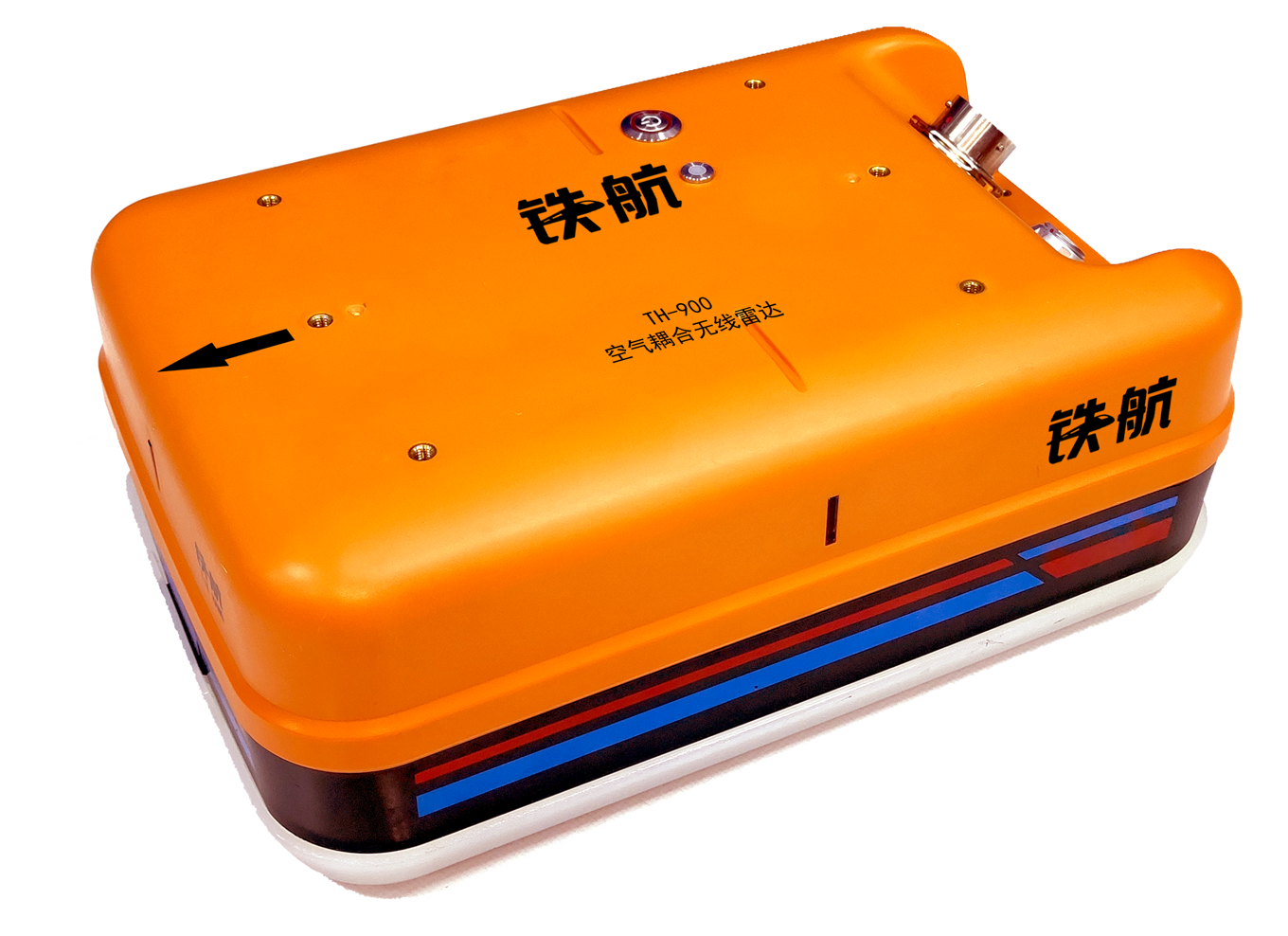

空气耦合无线雷达
空气耦合无线雷达

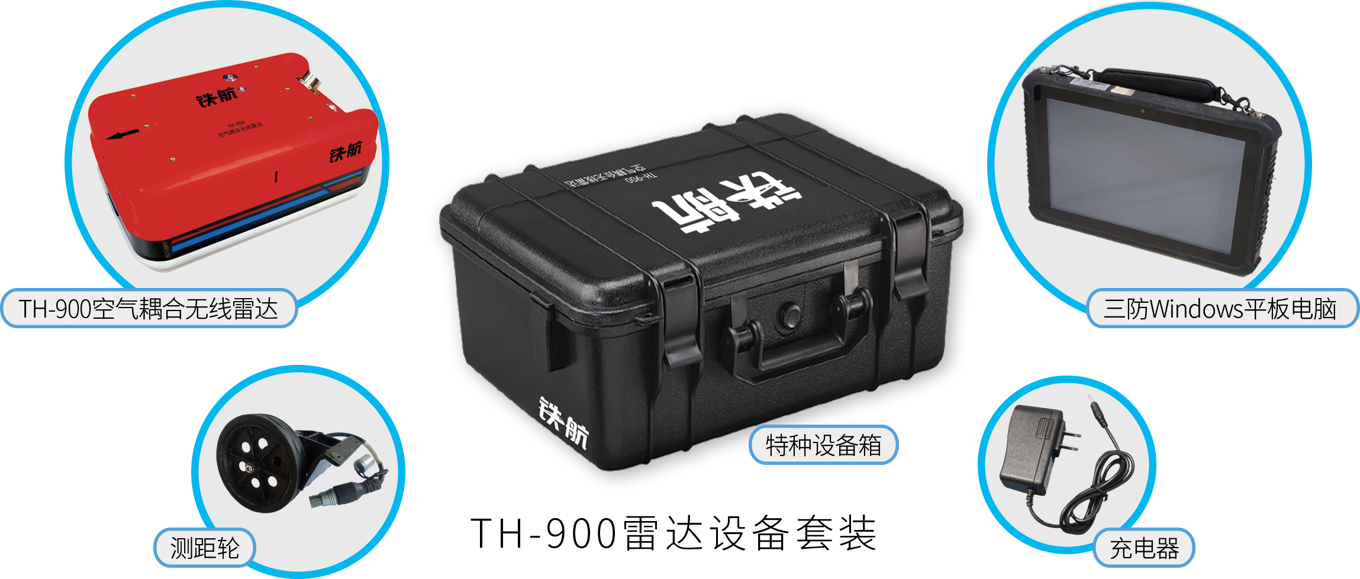

由中铁十二局集团有限公司研制的新型数字化无线探地雷达产品，该设备在传统雷达隧道施工质量检测模式的基础上，通过无线化、轻量化、智能化设计，实现了对隧道衬砌快速、高效、安全的自动检测。该设备采用一体化设计，小巧轻便，且支持WIFI通信，远程操作，方便灵活。
200m无线传输 搭载空陆两栖机器人 高精度大动态接收 2.3KG轻盈机身 嵌入式低功耗处理系统 5CM悬空耦合
研发背景
▶ 问题发现

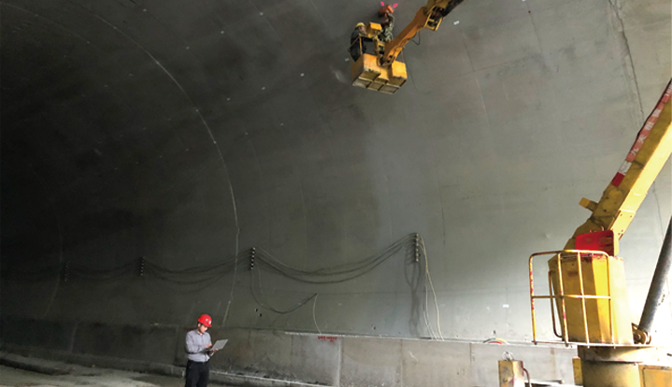

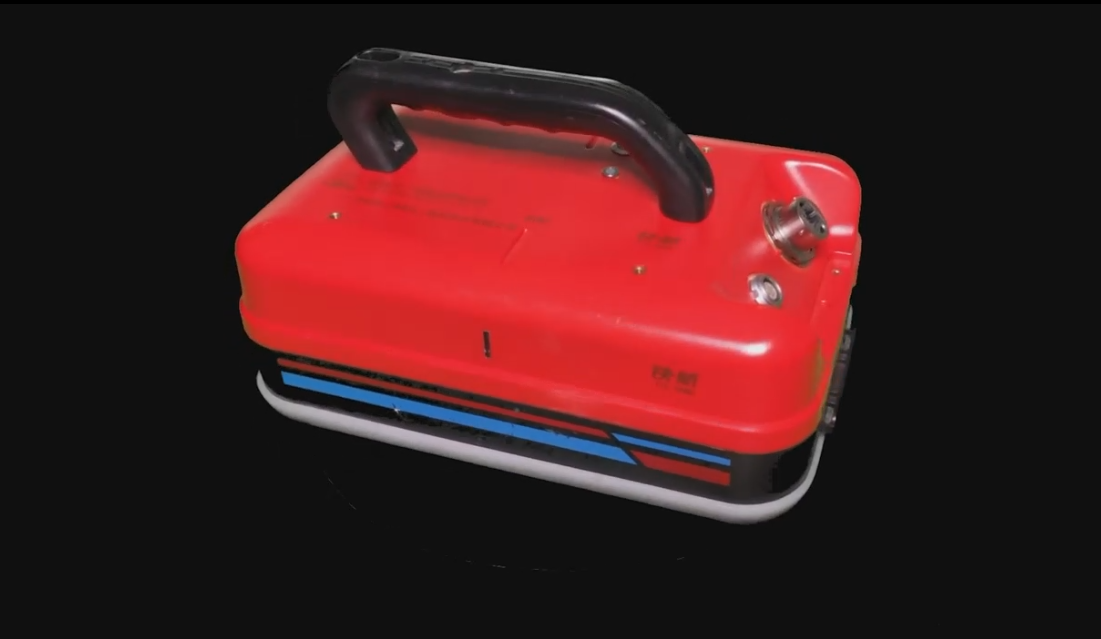

随着隧道工程建设规模扩大，传统有线探地雷达存在设备笨重、布线繁琐、检测效率低等问题，难以满足复杂施工环境下快速检测需求。同时，人工操作检测存在安全隐患与数据误差，行业亟需智能化检测技术升级。在此背景下，铁航科技公司聚焦行业痛点，研发新型数字化无线探地雷达，以实现隧道衬砌安全高效检测。
▶ 技术革命
铁航科技空气耦合无线雷达实现技术突破，以 200m 无线传输摆脱空间束缚，5cm 悬空耦合简化检测流程，高精度大动态接收系统精准采集数据，搭配嵌入式低功耗实时处理系统即时分析结果，一体化设计结合 WIFI 远程操作，全面革新隧道衬砌检测模式。
▶ 规模应用

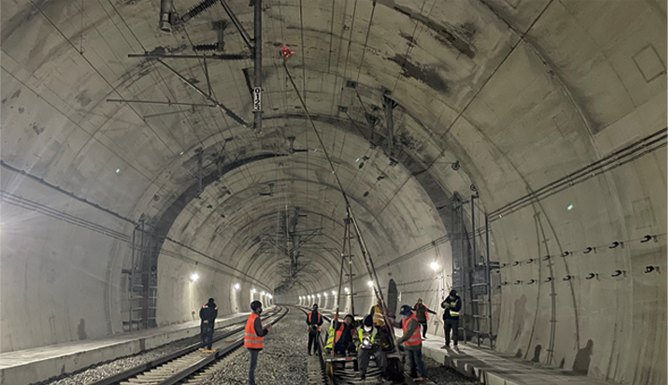

目前空气耦合无线雷达已实现规模化应用，累计完成45个重点项目、68座隧道的质量检测工作，检测测线总长两万余米。经实践验证，该装备使检测效率提升300%以上，综合成本降低50%，实现了检测过程的智能化管控，大幅提升了工程质量管理水平，显著降低了时间与经济成本。
效能对比
产品参数
中心频率
900 MHz
病毒探测深度（素混凝土）
100cm
数据位数
32位
扫描速率
32/64/128/256 scan/s
可选记录道长度
256/512/1024/2048
测量方式
连续测量模式、点测模式、测距轮控制模式三种可选
显示方式
灰度图、堆积波形可选
